Art nr: AA-703910253
Rsk: 5746834
112 296 kr (89 836.80 kr exkl. moms)

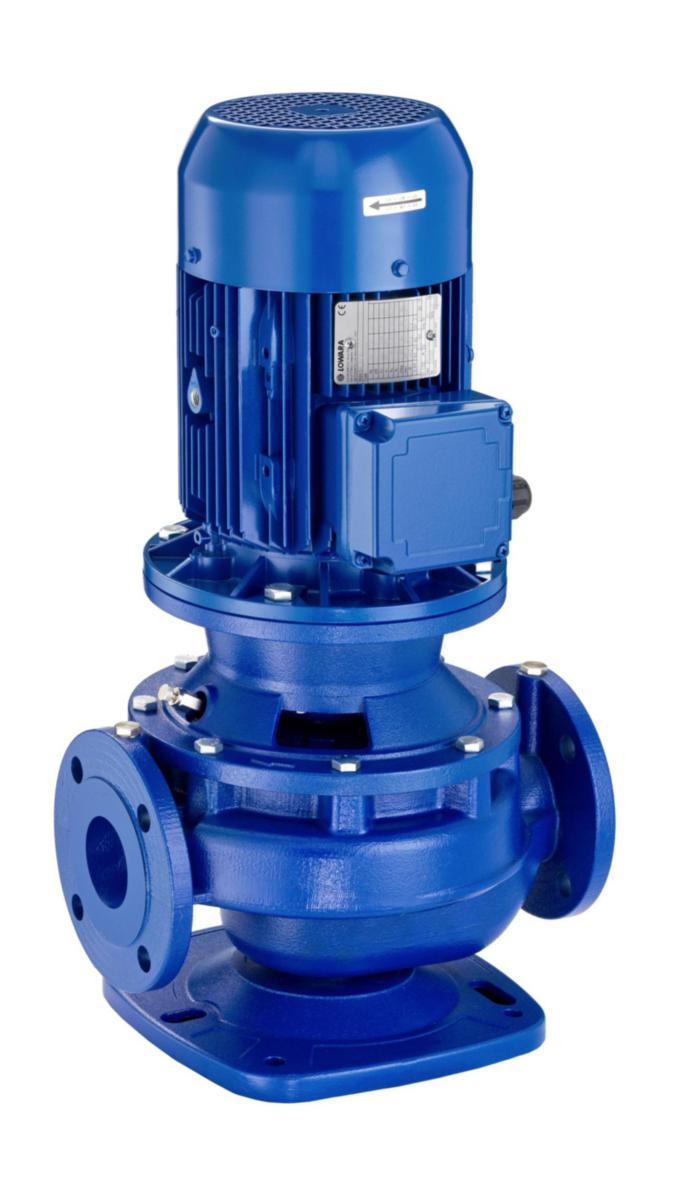

Lowara Cirkulationspump LNES 125-315/185/L45VCC4 torr är en in-line centrifugalpump med IEC-motor, utvecklad för cirkulation av värme och kyla samt tryckstegring och vattenförsörjning i fastigheter och lätt industri. Pumpen är byggd för att klara tuffa driftsförhållanden med pumphus och pumphjul i gjutjärn samt axel i AISI 316L som ger hög hållbarhet och motståndskraft mot korrosion. Den inre tätningen är av Kol/SiC/EPDM och O-ringar i EPDM, vilket säkerställer driftsäkerhet och lång livslängd under varierande temperaturer och tryck.
Anslutningarna är flänsade DN 125 PN10/16, och pumpen har bygglängd 800 mm, bredd 498 mm och höjd 1066 mm. Den klarar vätsketemperaturer från -25 till 120°C och ett maximalt arbetstryck på 16 bar. Motordata är 3-fas 400/690 V, 35,6/20,9 A, 18,5 kW och 1475 rpm med verkningsgrad IE3. Kapslingsklass är IP55 och isolationsklass F (155°C). Pumpen levereras monterad på pumpfot som ingår med leveransen.
